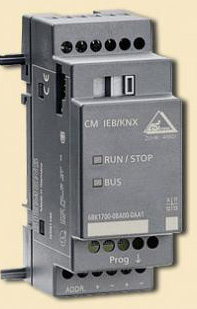

Коммуникационный модуль LOGO! CM EIB/KNX

Коммуникационный модуль LOGO! CM EIB/KNX

Модуль коммуникации LOGO! CM EIB/KNX 6BK1700-0BA00-0AA1 характеризуется показателями:

  • Параметры питания: ~=24В;
  • Опции ведущего устройства: EIB/KNX;
  • Количество виртуальных дискретных входов: 24;
  • Количество виртуальных дискретных выходов: 16;
  • Аналоговые входы виртуальные: 2.

Цена: по запросу заказчика

Общее описание

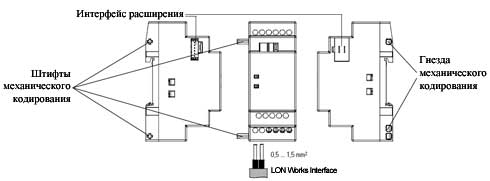

Устройство модуля LOGO! CM EIB/KNX

Устройство модуля LOGO! CM EIB/KNX

Все оборудование, относящееся к семейству LOGО!, выполнено в надежных износостойких корпусах. Модуль коммуникации СМ - не стал исключением, технологическое решение корпуса позволяет оперативно и беспроблемно осуществлять монтаж на DIN шины. Габариты устройства составляют: 36 х 52 х 90мм, уровень защиты - IP20. За счет наличия световых элементов, достигается своевременный контроль за состоянием прибора и степенью его эффективности в каждый конкретный момент времени посредством KNX.

Специфика монтажа модуля LOGO!LOGO! EIB/KNX4R

Специфика монтажа модуля LOGO!DM8 24

Поэтапный монтаж на DIN-рейку:

1. На первом этапе осуществления монтажных работ следует навесить модуль на рейку;
2. Путем нажимания на нижнюю часть, срабатывает специальная защелка модуля, выполняется надежная его фиксация (защелка расположена на задней части прибора);
3. С правой стороны модуля находится крышка разъема, которую необходимо снять;
4. С правой стороны от LOGO!Basic помещается модуль на DIN-рейку;
5. Перемещаем модуль в левую сторону таким образом, чтобы последний контактировал с LOGO!Basic;
6. Посредством отвертки защелка отодвигается влево, после чего она должна занять крайнее левое положение.

Монтаж дополнительного оборудования выполняется путем поэтапного повторения всех пунктов, относящихся к монтажу цифрового модуля.

Поэтапный монтаж на стену:

Аккуратно переместите монтажные защелки наружу, как правило, они расположены на задней стенки устройства. Непосредственно монтаж модуля выполняется при помощи двух монтажных защелок и двух винтов ØM4 (момент затяжки 0,8-1,2Нм).

Монтаж LOGO! EIB/KNX

Технические характеристики LOGO!EIB/KNX:

Механические данные:

Размеры (ШxВxГ)
Вес
Монтаж

36x90x55 мм
около 107г
на 35-мм профильной шине
Ширина – 2 модуля или монтаж на стене; должен монтироваться последним с правой стороны относительно LOGO!

Блок питания:

Входное напряжение

24В перем./пост. ток

Допустимый диапазон

-15%...+10% перем. ток
-15%...+20% пост. ток

Потребление тока из блока питания

макс. 25мА

Потребление тока через шину

5мА

Скорость передачи данных EIB

9600Бод

Соединительные элементы:

Цифровые входы (I)

виртуальные макс. 16

Цифровые выходы (Q)

виртуальные макс. 12

Аналоговые входы (AI)

виртуальные макс. 8

Аналоговые выходы (AA)

виртуальные макс. 2

Групповые адреса

max56

Ассоциации

max56

Климатические условия:

Атмосферостойкость

EN 50090–2–2

Условия окружающей среды во время эксплуатации

0... 55°C естественная конвекция

Температура хранения

– 40°C...+70°C

Относительная влажность

95% при +25°C (без конденсации)

Электрическая безопасность:

Род защиты

IP 20 (в соответствии с EN 60529)

Подавление помех

EN 55011 (класс граничных значений B)

Сертификация

VDE 0631
IEC 61131–2

Защита от перенапряжений

Плавкий предохранитель 80 мА (рекомендуется)

Электромагнитная совместимость (ЭМС):

Требования ЭМС

Удовлетворяют EN 61000–6–1 и EN 61000–6–2

Допуски к эксплуатации

KNX/EIB сертифицирован
UL 508
FM

Маркировка CE

В соответствии в директивой по ЭМС (жилые здания и здания целевого назначения), директива по низкому напряжению
